Sürmeli Kumpas Kullanılarak Paslanmaz Çelik Sabit Bilyalı Rulman Modelleri Nasıl Doğru Bir Şekilde Belirlenir?

Endüstriyel ekipmanların rutin bakımı ve mekanik onarımında, rulmanların doğru şekilde tanımlanması ve değiştirilmesi, istikrarlı çalışmanın sağlanmasında kritik bir adımdır. Uzun süreli aşınma veya yağ ve gres kirliliği nedeniyle birçok yüzeyde lazerle kazınmış işaretler paslanmaz çelik sabit bilyalı rulmanlar okunmaz hale gelebilir. Sonuç olarak, Fiziksel ölçüm yoluyla hassas rulman modelinin belirlenmesi mühendisler için vazgeçilmez bir beceri haline gelmiştir.

Bu makale, paslanmaz çelik sabit bilyalı rulman modelinin (yalnızca bir kumpas kullanarak) ölçülerek hızlı ve doğru bir şekilde nasıl tanımlanacağı konusunda ayrıntılı bir kılavuz sağlayacaktır. iç çap, dış çap ve genişlik .

Ölçüm Araçları ve Temel Parametreler

Bir rulman modelini doğru bir şekilde tanımlamak için öncelikle yüksek hassasiyetli bir model hazırlamamız gerekir. sürmeli kumpas . Ölçüm süreci sırasında aşağıdaki üç temel veri noktasını elde etmemiz gerekir:

1. İç Çap (d): Rulmanın eşleştiği şaftın boyutunu belirler ve aynı zamanda rulman model numarasının son ekini türetmek için en kritik parametredir.

2. Dış Çap (D): Rulman montaj deliğinin boyutunu belirler.

3. Genişlik/Kalınlık (B): Rulmanın eksenel boyutu.

Paslanmaz çelik sabit bilyalı rulmanlara (örneğin, S6004-ZZ) yönelik adlandırma kurallarında, "S" ön eki paslanmaz çelik malzemeyi belirtirken, "ZZ" son eki çift taraflı metal korumaları belirtir. Ancak araya giren sayılar (6004 gibi) rulmanın boyutlarının anahtarını tutar.

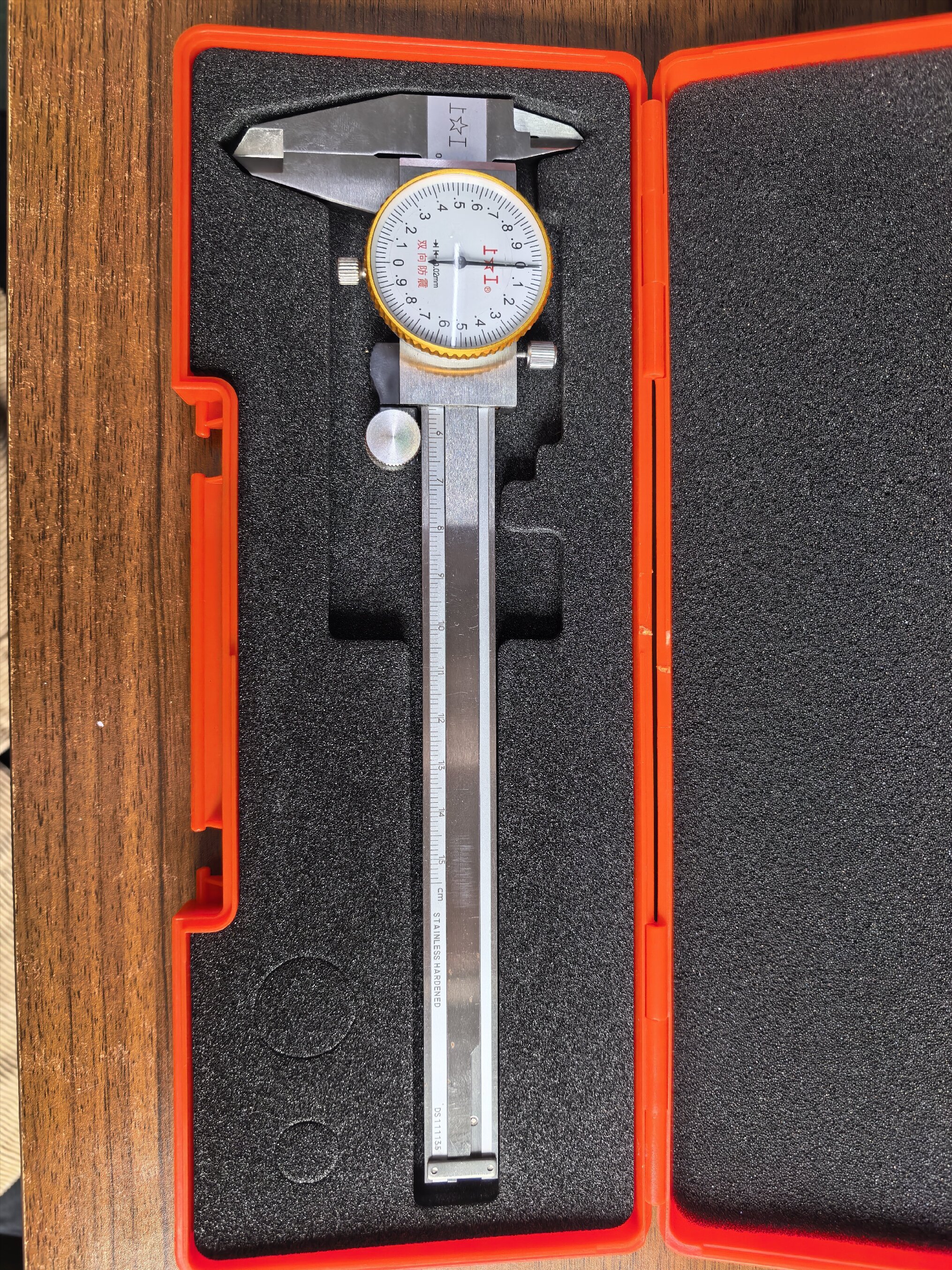

Sürmeli Kumpas

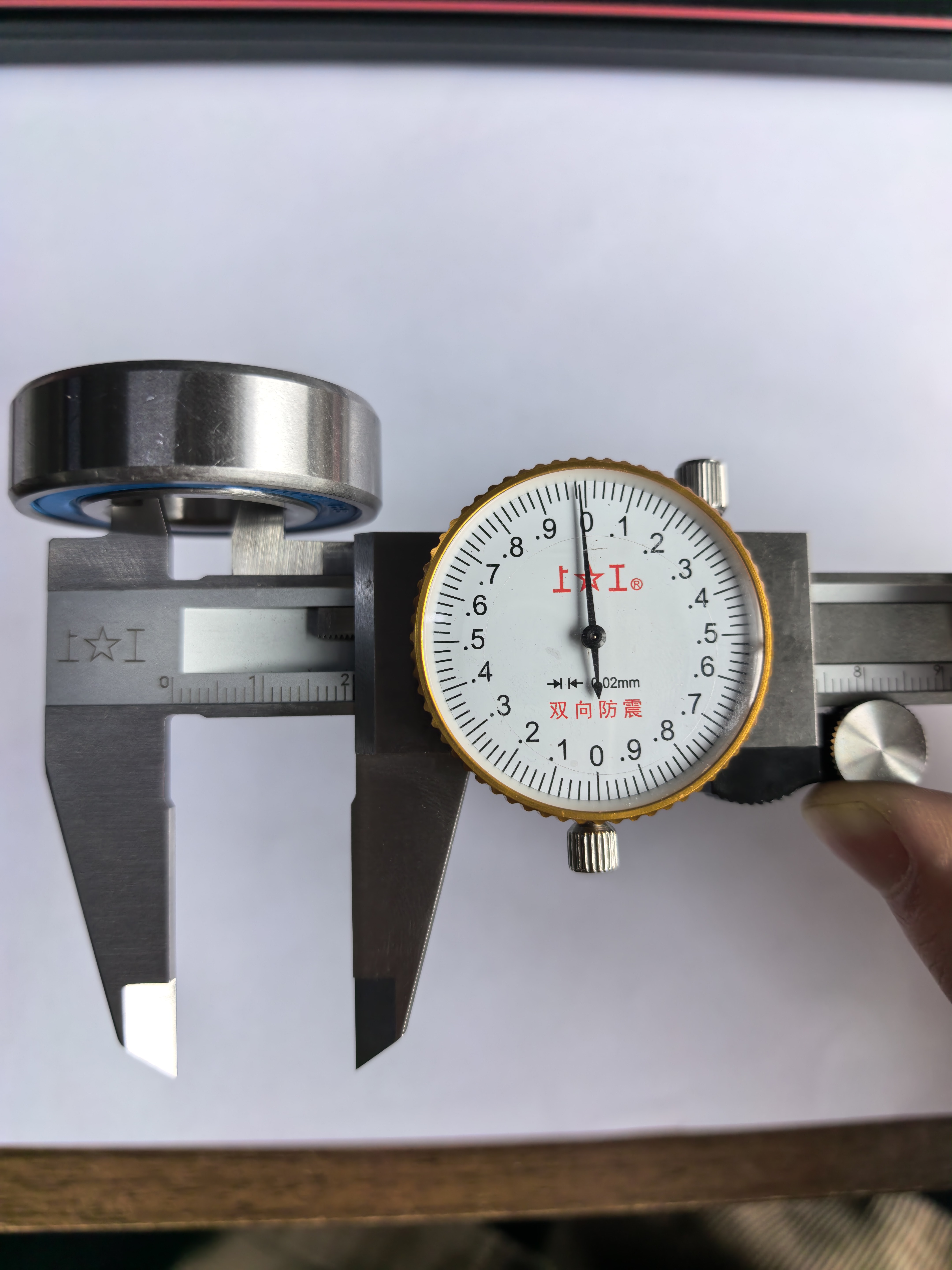

İç Çap Ölçümü

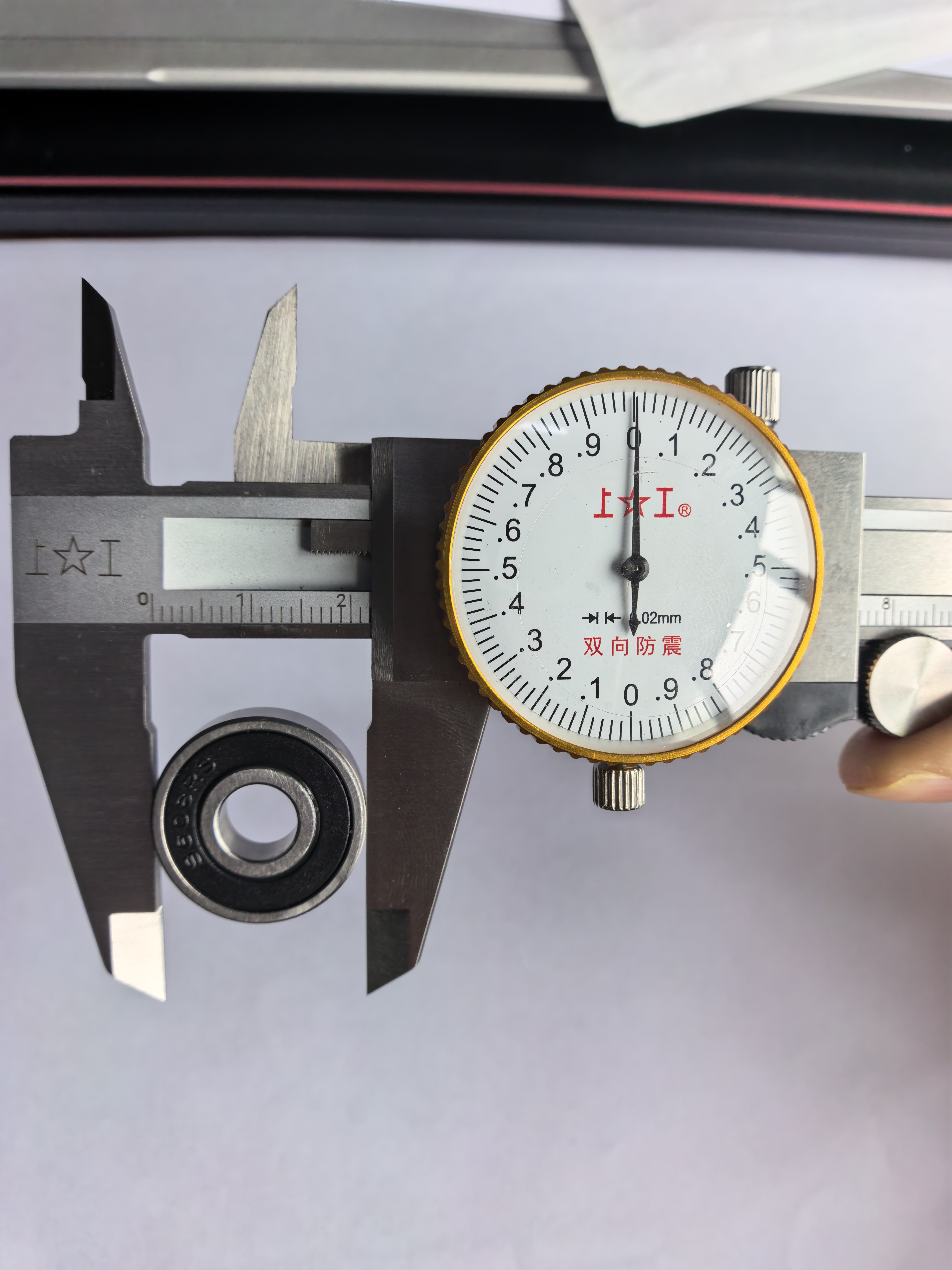

Dış Çap Ölçümü

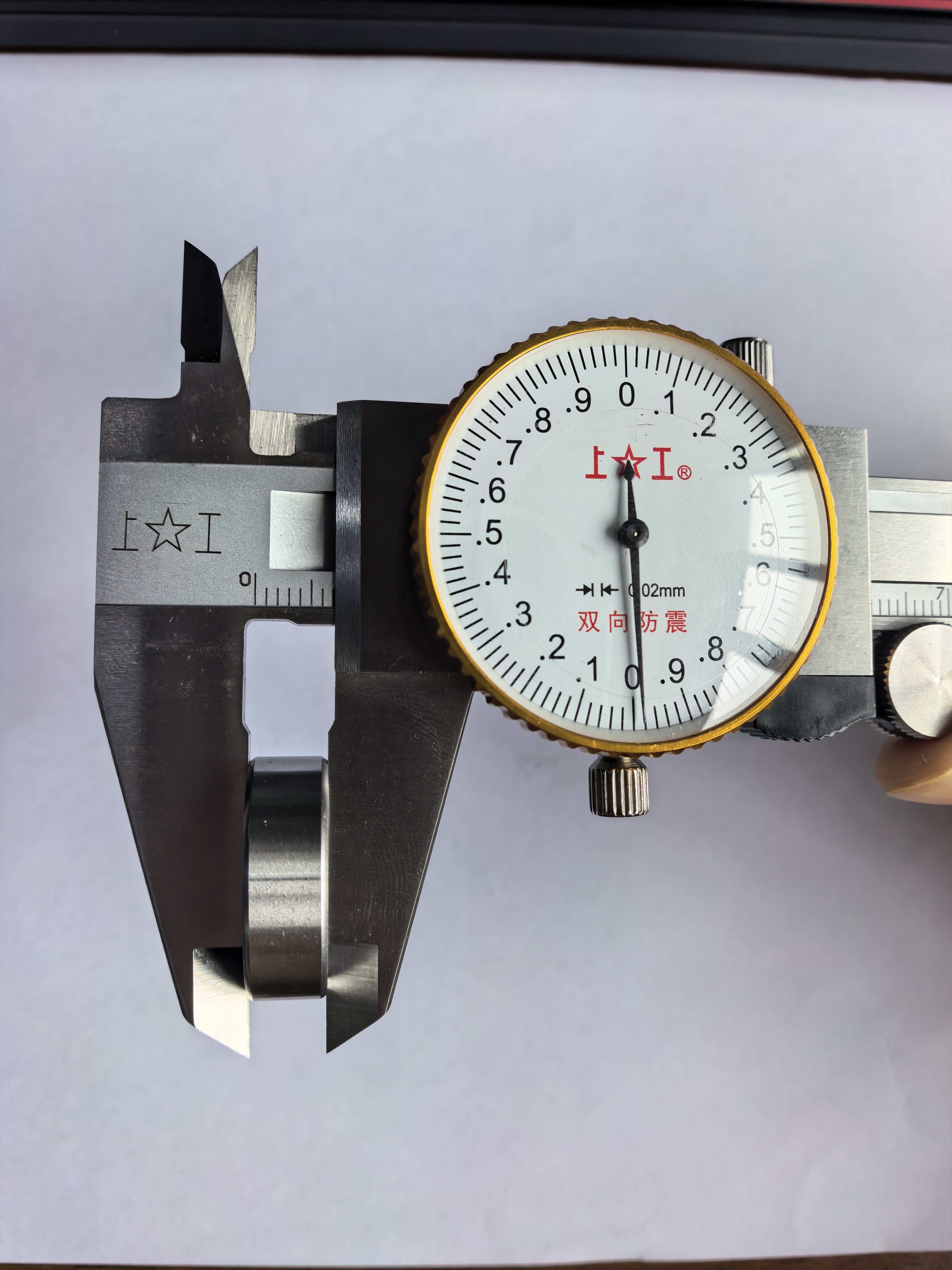

Genişlik/Kalınlık Ölçümü

4 Haneli Model Rulmanları Tanımlama Yöntemleri

Dört haneli kodla tanımlanan sabit bilyalı rulmanlar için (örneğin, S60xx, S62xx ve S63xx serisi), iç çap ile model numarasının son rakamları arasında kesin bir benzerlik vardır. Bu ilişkiyi iki senaryoya ayırıyoruz: "Standart Formül" ve "Özel Son Ekler".

Standart Durum: Son eki ≥ 04 olan modeller için geçerlidir (İç Çap ≥ 20 mm)

Verniyeli kumpasla ölçülen yatağın iç çapı şu şekilde olduğunda: 20 mm'den büyük veya eşit , klasik "5'e böl" formülünü kullanabilirsiniz:

Temel Formül: Rulmanın Ölçülen İç Çapı ÷ 5 = Model Numarasının Son İki Hanesi

Vaka Analizi: S6004-ZZ — Paslanmaz çelik bir yatağın iç çapını bir kumpas kullanarak ölçerseniz ve bunun 20mm , aşağıdaki formülü uygulayabilirsiniz: 20 ÷ 5 = 4 ("04" son ekini verir). Ön Değerlendirme: Bu rulman modelinin son eki: 04. Daha sonra, rulmanın dış çapı (42 mm) ve genişliği (12mm) hakkında daha fazla ölçüm alarak ve bunları standart rulman boyutu tablosuyla çapraz referanslayarak, rulmanın tam model numarasını kesin olarak şu şekilde tanımlayabilirsiniz: S6004-ZZ .

Özel Durum: Kuyruk numarası 00, 01, 02 ve 03 olan modellere uygulanır

Son ek kodu 00 ile 03 arasında değişen rulmanlar için iç çapı 5'e bölme kuralının geçerli olmadığını lütfen unutmayın. Bu dört özel rulman türü uluslararası standartlarda istisna teşkil etmektedir; iç çap boyutları mühendislerin ezberlemesi gereken sabit değerlerdir. İlgili spesifik değerler aşağıdaki gibidir:

Sonek 00: İç çap sabit 10mm (örneğin S6000)

Sonek 01: İç çap sabit 12 mm (örneğin S6001)

Sonek 02: İç çap sabit 15mm (örneğin S6002)

Sonek 03: İç çap sabit 17mm (örneğin S6003)

Sürmeli kumpasla ölçülen iç çap yukarıda listelenen dört değerden birine karşılık geliyorsa lütfen bunu doğrudan karşılık gelen son ekle eşleştirin; 5'e bölme yöntemini kullanmayın.

3 Haneli Model Rulmanları (Minyatür/Küçük Rulmanlar) Tanımlama Yöntemleri

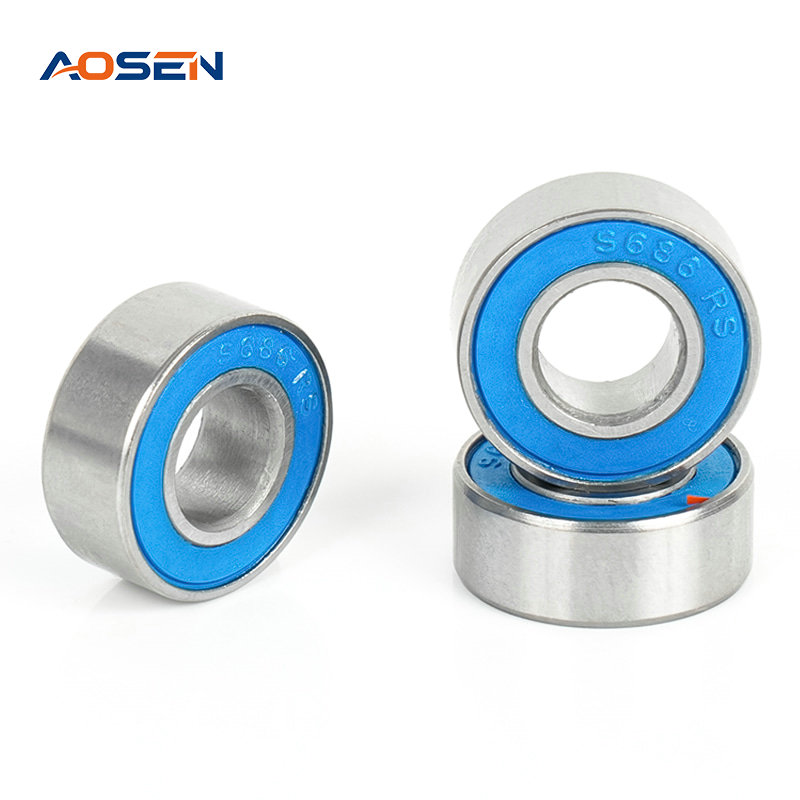

Minyatür veya küçük paslanmaz çelik sabit bilyalı rulmanların model numaraları genellikle üç rakamdan oluşur (örn. S608, S626, vb.). Bu tip rulmanı tanımlamak en basit olanıdır; * *aynı şekilde "5'e bölme" formülü de uygulanamaz. **

Temel Kural: Rulmanın Ölçülen İç Çapı = Model Numarasının Son Hanesi

Vaka Analizi: ** S608-ZZ ** — Küçük bir yatağın iç çapını ölçmek için bir kumpas kullanırsanız ve bunun ** olduğunu bulursanız 8 mm **, bu durumda, 3 basamaklı rulman tanımlamalarına ilişkin kurallara dayalı olarak, iç çap doğrudan model numarasının son ekine karşılık gelir. Ön Değerlendirme: Bu yönün son eki ** 8 **. Bunu ölçülen dış çap (22 mm) ve genişlik (7 mm) ile birleştirerek modelin ortak minyatür rulman olduğu doğrulanabilir ** S608-ZZ **.

Özet ve Seçim Önerileri

Özet olarak, bir sürmeli kumpas kullanarak paslanmaz çelik sabit bilyalı rulmanın modelini belirleme adımları şu şekilde özetlenebilir:

İç Çapı Ölçün, Son Eki Belirleyin:

Ölçülen iç çap tek haneli bir sayı ise (örneğin 8 mm), 3 haneli bir model numarasının (örneğin 608) son rakamlarına karşılık gelir.

Ölçülen iç çap 10, 12, 15 veya 17 mm ise bu, sırasıyla 00, 01, 02 ve 03 olmak üzere 4 basamaklı özel son eklere karşılık gelir.

Ölçülen iç çap ≥ 20 mm ise ** formülünü kullanın İç Çap ÷ 5 = Sonek ** (örneğin, 20 ÷ 5 = 04).

Seriyi belirlemek için dış çapı ve genişliği ölçün:

Aynı iç çapa sahip rulmanlar, yük taşıma kapasitesindeki farklılıklar nedeniyle (örneğin, S6004, S6204, S6304, vb.) farklı dış çap ve genişliklere sahip farklı serilere ait olabilir. Bu nedenle spesifik modelin hem dış çapı hem de genişliği çapraz referanslanarak kesin olarak tanımlanması gerekir.

Yukarıda belirtilen ölçüm ve hesaplama tekniklerine hakim olarak, bir rulmanın gerçek kimliğini (ambalaj veya işaretler eksik "sade" olsa bile) kolayca tanımlayabilir, böylece ekipman bakımı sırasında yanlış model satın alma veya parçaları düzgün bir şekilde monte edememe nedeniyle ortaya çıkan garip durumlardan kaçınabilirsiniz.
